Capítulo 15.6

Índice

from datascience import *
path_data = '../../../assets/data/'
import numpy as np
from scipy import stats

import matplotlib
matplotlib.use('Agg')
%matplotlib inline
import matplotlib.pyplot as plots
plots.style.use('fivethirtyeight')

Diagnóstico Numérico

Além da visualização, podemos usar propriedades numéricas de resíduos para avaliar a qualidade da regressão. Não provaremos essas propriedades matematicamente. Em vez disso, iremos observá-las por cálculo e ver o que elas nos dizem sobre a regressão.

Todos os fatos listados abaixo são válidos para todas as formas de gráficos de dispersão, sejam eles lineares ou não.

family_heights = Table.read_table(path_data + 'family_heights.csv')
heights = family_heights.select('midparentHeight', 'childHeight')
heights = heights.relabel(0, 'MidParent').relabel(1, 'Child')
dugong = Table.read_table(path_data + 'dugongs.csv')
dugong = dugong.move_to_start('Length')
hybrid = Table.read_table(path_data + 'hybrid.csv')

def standard_units(x):
    return (x - np.mean(x))/np.std(x)

def correlation(table, x, y):
    x_in_standard_units = standard_units(table.column(x))
    y_in_standard_units = standard_units(table.column(y))
    return np.mean(x_in_standard_units * y_in_standard_units)

def slope(table, x, y):
    r = correlation(table, x, y)
    return r * np.std(table.column(y))/np.std(table.column(x))

def intercept(table, x, y):
    a = slope(table, x, y)
    return np.mean(table.column(y)) -  a * np.mean(table.column(x))

def fit(table, x, y):
    a = slope(table, x, y)
    b = intercept(table, x, y)
    return a * table.column(x) + b

def residual(table, x, y):
    return table.column(y) - fit(table, x, y)

def scatter_fit(table, x, y):
    table.scatter(x, y, s=15)
    plots.plot(table.column(x), fit(table, x, y), lw=4, color='gold')
    plots.xlabel(x)
    plots.ylabel(y)

def residual_plot(table, x, y):
    x_array = table.column(x)
    t = Table().with_columns(
            x, x_array,
            'residuals', residual(table, x, y)
        )
    t.scatter(x, 'residuals', color='r')
    xlims = make_array(min(x_array), max(x_array))
    plots.plot(xlims, make_array(0, 0), color='darkblue', lw=4)
    plots.title('Residual Plot')

def regression_diagnostic_plots(table, x, y):
    scatter_fit(table, x, y)
    residual_plot(table, x, y)

heights = heights.with_columns(
        'Fitted Value', fit(heights, 'MidParent', 'Child'),
        'Residual', residual(heights, 'MidParent', 'Child')
    )

Gráficos Residuais não Mostram Tendência

Para cada regressão linear, seja boa ou ruim, o gráfico residual não mostra nenhuma tendência. No geral, é plano. Em outras palavras, os resíduos e a variável preditora não estão correlacionados.

Você pode ver isso em todos os gráficos de resíduos acima. Também podemos calcular a correlação entre a variável preditora e os resíduos em cada caso.

correlation(heights, 'MidParent', 'Residual')

Out[1]:

-2.719689807647064e-16

Isso não parece zero, mas é um número minúsculo que é 0, exceto pelo erro de arredondamento devido ao cálculo. Aqui está novamente, correto para 10 casas decimais. O sinal de menos é por causa do arredondamento acima.

round(correlation(heights, 'MidParent', 'Residual'), 10)

Out[2]:

-0.0

dugong = dugong.with_columns(
       'Fitted Value', fit(dugong, 'Length', 'Age'),
       'Residual', residual(dugong, 'Length', 'Age')
)
round(correlation(dugong, 'Length', 'Residual'), 10)

Out[3]:

0.0

Média dos Resíduos

Independentemente da forma do diagrama de dispersão, a média dos resíduos é 0.

Isso é análogo ao fato de que, se você pegar qualquer lista de números e calcular a lista de desvios em relação à média, a média dos desvios será 0.

Em todos os gráficos de resíduos acima, você viu a linha horizontal em 0 passando pelo centro do gráfico. Isso é uma visualização desse fato.

Como exemplo numérico, aqui está a média dos resíduos na regressão das alturas das crianças com base nas alturas dos pais.

round(np.mean(heights.column('Residual')), 10)

Out[4]:

0.0

O mesmo acontece com a média dos resíduos na regressão da idade dos dugongos em seu comprimento. A média dos resíduos é 0, fora o erro de arredondamento.

round(np.mean(dugong.column('Residual')), 10)

Out[5]:

0.0

SD dos Resíduos

Independentemente da forma do gráfico de dispersão, o desvio padrão (SD) dos resíduos é uma fração do desvio padrão da variável resposta. A fração é √(1-r²).

SD dos resíduos = √(1-r²) ⋅ SD de y

Em breve veremos como isso mede a precisão da estimativa de regressão. Mas primeiro, vamos confirmar isso com um exemplo.

No caso das alturas dos filhos e alturas dos pais, o desvio padrão dos resíduos é de cerca de 3,39 polegadas.

np.std(heights.column('Residual'))

Out[6]:

3.3880799163953426

Isso é o mesmo que √(1-r²) vezes o SD da variável de resposta:

r = correlation(heights, 'MidParent', 'Child')
np.sqrt(1 - r**2) * np.std(heights.column('Child'))

Out[7]:

3.388079916395342

O mesmo é verdade para a regressão da quilometragem na aceleração de carros híbridos. A correlação r é negativa (cerca de -0,5), mas r^2 é positiva e, portanto, √(1-r²) é uma fração.

r = correlation(hybrid, 'acceleration', 'mpg')
r

Out[8]:

-0.5060703843771186

hybrid = hybrid.with_columns(
     'fitted mpg', fit(hybrid, 'acceleration', 'mpg'),
     'residual', residual(hybrid, 'acceleration', 'mpg')
)
np.std(hybrid.column('residual')), np.sqrt(1 - r**2)*np.std(hybrid.column('mpg'))

Out[9]:

(9.43273683343029, 9.43273683343029)

Agora vamos ver como o desvio padrão dos resíduos é uma medida de quão boa é a regressão. Lembre-se de que a média dos resíduos é 0. Portanto, quanto menor for o desvio padrão dos resíduos, mais próximos os resíduos estarão de 0. Em outras palavras, se o desvio padrão dos resíduos for pequeno, o tamanho geral dos erros na regressão será pequeno.

Os casos extremos são quando r=1 ou r=-1. Em ambos os casos, √(1-r²) = 0. Portanto, os resíduos têm uma média de 0 e um desvio padrão de 0 também, e, portanto, os resíduos são todos iguais a 0. A linha de regressão faz um trabalho perfeito de estimativa. Como vimos anteriormente neste capítulo, se r = ± 1, o diagrama de dispersão é uma linha reta perfeita e é a mesma que a linha de regressão, portanto, não há erro na estimativa de regressão.

Mas geralmente r não está nos extremos. Se r não for nem ± 1 nem 0, então √(1-r²) é uma fração adequada, e o tamanho geral aproximado do erro da estimativa de regressão está entre 0 e o desvio padrão de y.

O pior caso é quando r = 0. Então √(1-r²) =1, e o desvio padrão dos resíduos é igual ao desvio padrão de y. Isso é consistente com a observação de que, se r=0, então a linha de regressão é uma linha plana na média de y. Nessa situação, o erro quadrático médio da regressão é o desvio quadrático médio em relação à média de y, que é o desvio padrão de y. Em termos práticos, se r = 0, então não há associação linear entre as duas variáveis, portanto, não há benefício em usar a regressão linear.

Outra Maneira de Interpretar r

Podemos reescrever o resultado acima para dizer que, independentemente da forma do diagrama de dispersão,

^{Desvio padrão dos resíduos}⁄_{Desvio padrão de y} = √(1-r²)

Um resultado complementar é que, independentemente da forma do diagrama de dispersão, o desvio padrão dos valores ajustados é uma fração do desvio padrão dos valores observados de y. A fração é | r |.

^{Desvio padrão dos valores ajustados}⁄_{Desvio padrão de y} = | r |

Para ver de onde vem a fração, observe que os valores ajustados estão todos na linha de regressão, enquanto os valores observados de y são as alturas de todos os pontos no diagrama de dispersão e são mais variáveis.

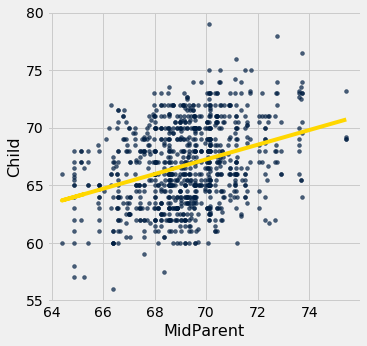

scatter_fit(heights, 'MidParent', 'Child')

Os valores ajustados variam de cerca de 64 a cerca de 71, enquanto as alturas de todas as crianças são um pouco mais variáveis, variando de cerca de 55 a 80.

Para verificar o resultado numericamente, basta calcular os dois lados da identidade.

correlation(heights, 'MidParent', 'Child')

Out[10]:

0.32094989606395924

Aqui está a razão entre o SD dos valores ajustados e o SD dos valores observados de peso ao nascer:

np.std(heights.column('Fitted Value'))/np.std(heights.column('Child'))

Out[11]:

0.32094989606395957

A proporção é igual a r, confirmando nosso resultado.

Onde entra o valor absoluto? Primeiro, observe que os SDs não podem ser negativos, nem uma proporção de SDs. Então, o que acontece quando r é negativo? O exemplo de eficiência de combustível e aceleração nos mostrará.

correlation(hybrid, 'acceleration', 'mpg')

Out[12]:

-0.5060703843771186

np.std(hybrid.column('fitted mpg'))/np.std(hybrid.column('mpg'))

Out[13]:

0.5060703843771186

A razão entre os dois desvio padrão (DPs) é | r |.

Uma maneira mais comum de expressar esse resultado é lembrar que

variância = desvio médio quadrático em relação à média = DP²

e, portanto, ao elevar ao quadrado ambos os lados do nosso resultado,

^{variância dos valores ajustados}⁄_{variância de y} = r²
